Herramientas topograficas

INTRODUCCIÓN

La topografía es la ciencia que estudia el conjunto de principios y procedimientos que tienen por objeto la representación gráfica de la superficie de la Tierra, con sus formas y detalles, tanto naturales como artificiales. La palabra topografía tiene como raíces topos, que significa "lugar", y grafos que significa "descripción". Esta representación tiene lugar sobre superficies planas, limitándose a pequeñas extensiones de terreno, utilizando la denominación de geodesia para áreas mayores. De manera muy simple, puede decirse que para un topógrafo la Tierra es plana, mientras que para un geodesia no lo es.

Equipos topográficos

Los equipos topográficos se pueden clasificar en 3 categorías:

•Para medición de Angulo

•Para medición de pendientes

•Para medición de distancia

Teodolito

Es un instrumento de medición mecanico-optico, que sirve para medir ángulos verticales y horizontales mas que todo, ya que tiene mas precisión por esa parte.

También esta el teodolito electrónico, que hace mas fácil el trabajo del topógrafo ya que suelta datos mas precisos y su uso es simple.

Distanciometro

Es un dispositivo electrónico para medir distancia, este emite un haz luminoso ya sea infrarrojo o laser que rebota directamente en la superficie, y dependiendo el tiempo en cuanto se tarda el haz de luz en recorrer la distancia, es como se de termina esta.

Estación Total

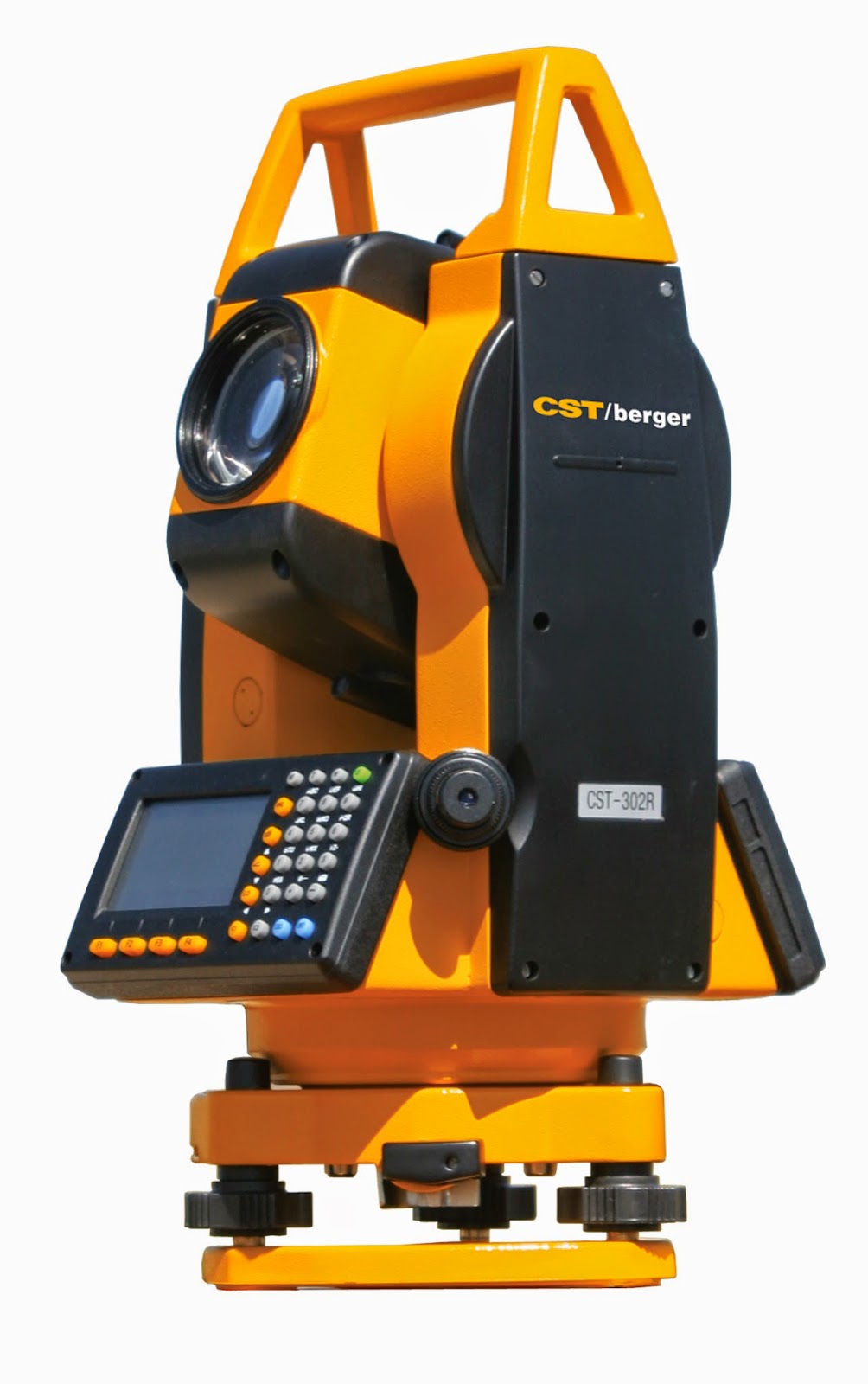

La estación total es un aparato donde se integra el teodolito electrónico y el distancio metro de tal forma mide los ángulos y distancias simultáneamente, la distancio horizontal, la diferencia de altura y las coordenadas se calculan automáticamente.

Nivel

Manguera

El nivel es un instrumento que nos da una referencia respecto al plano horizontal, una de las herramientas mas sencillas para niveles, es la manguera, esta se introduce en el agua y se levantan ambos extremos, si hay equilibrio el agua debería estar a igual nivel en ambos lados.

Clisímetro

Es un instrumento topográfico destinado a medir pendientes, ángulos verticales, horizontalizar la cinta, calcular alturas y lanzar visuales con una pendiente dada. Su diseño es una versión mejorada del nivel de mano, que incorpora un transportador metálico el cual permite hacermediciones de inclinación y desniveles.

Baliza

es un accesorio para realizar mediciones con instrumentos topográficos, originalmente era una vara larga de madera, de sección cilíndrica, donde se monta un prismática en la parte superior, y rematada por un regatón de acero en la parte inferior, por donde se clava en el terreno.

Cinta métrica

es un instrumento de medida que consiste en una cinta flexible graduada y se puede enrollar, haciendo que el transporte sea más fácil. También se pueden medir líneas y superficies curvas.

Plomada metálica

La plomada emplea la ley de la gravedad para establecer lo que es verdaderamente “vertical”. Resulta sencillo comprender el principio en el que se basa: una cuerda suspendida que contiene un peso en la parte inferior será vertical y perpendicular a cualquier plano de nivel que atraviese. De hecho, puede considerarse a la plomada como el equivalente vertical del nivel de burbuja.

trípode

es un aparato de tres patas y parte superior circular o triangular, que permite estabilizar un objeto y evitar el movimiento propio de este. La palabra se deriva de tripous, palabra griega que significa ‘tres pies’.

taquímetro

 es un teodolito que incorpora un retículo con fíos estadimétricos al anteojo de colimación, para poder determinar distancias por medición indirecta.

Tienen un anteojo con mayor aumento para la determinación de distancias con la mayor precisión posible. Los anteojos son de enfoque interno (prácticamente de analitismo central)

En general, los taquímetros son repetidores para poder realizar itinerarios orientados y, para poder medir rumbos se les puede acoplar una brújula especial de orientación, llamada declinatoria.

Planímetro

es un aparato de medición utilizado para el cálculo de áreas irregulares. Este modelo se obtiene con base en la teoría de integrales de línea o de recorrido.
